主要特点
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1、将卫星电视中频950-2,400MHz信号放大
2、将卫星电视中频950-2,400MHz信号和地面电视广播信号47-862MHz混合起来
3、遥供供电给高频头,分波段技术,多种用途的放大器
4、卫星和地面信号有可变衰减器,卫星支路中有切换式的均衡器

技术要求

1、频率范围：地面 47-862MHz
　　　　　　 卫星 950-2,400MHz
2、增益：　　地面 13-18dB
　　　　　　 卫星 27-35dB
3、反射损耗：地面 ＞14dB
　　　　　 　卫星 ＞10 dB
4、2次/3次互调为60dB时的输出电平： ＞113 /＞98 dBμⅤ
5、卫星3次互调为60dB时的输出电平： ＞118 dBμⅤ
6、衰减器，地面/卫星： ＜20dB
7、可切均衡器，卫星： 8dB

E2输入一A输出支路

1、频率范围 ： 47-862MHz
2、通过损耗 ： ＜3dB
3、反射损耗 ： ＞18dB(-1dB/Octave)

LNC供电

1、工作电压： 13-14VDC
2、消耗电流： max.300mA 　
　　　　　　　　　　 　
其他

1、屏蔽系数： ＞75/65dB
2、保护等级： Ⅱ
3、电源电压230： 230VAC,50/60Hz
4、消耗功率： 15W
5、工作环境温度： -20℃至+50℃
6、储存温度： -25℃至+75℃
7、不凝水最大湿度： 95%

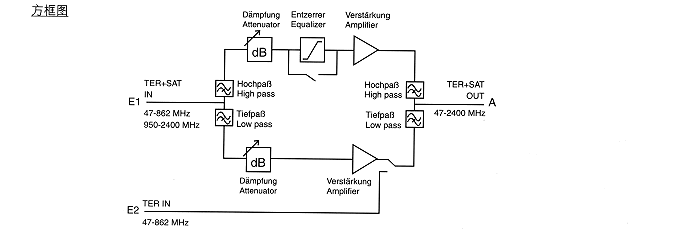

方柜图
