德国伟视(WISI)OV系列前端设备的特点介绍

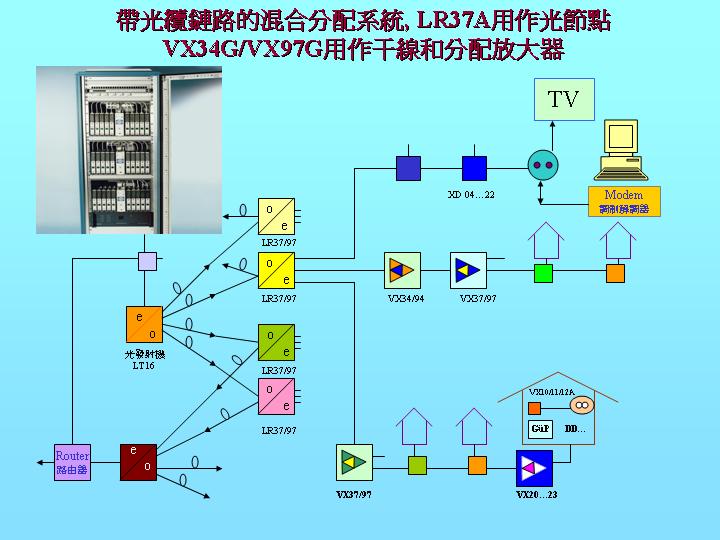

德国伟视(WISI)系统图
德国“伟视”公司全世界著名的OV系列TOPLINE“超级”前端设备已经升级为TOPLINEII，性能更优越，价格便宜，设计上更具新意，使用上更为方便。WISI用TOPLINEII前端奠定了CATV/SMATV前端新的技术里程碑。TOPLINEII前端为客户提供了这种等级的前端以前根本不敢想的特性。WISI规定了CATV前端的新的技术标准,即在单个模块插件中可以自由编程输出频率覆盖整个45-862MHz的频带。而且TOPLINEII模块插件和OV50A基本单元一起提供给您可以实现前端网络管理系统和特性。因而有线电视工作者可以和BARCO的ROSA网络管理系统组合在一起进行状态监控和遥控编程。
OV系列前端以10个频道的设备为一个单元，合装在一个OV50A机箱内，当然可以不装满10个频道；如果多于10个频道，就需要增加一个OV50机箱。两个机箱的输出要用二分配器倒接来混合，更多的频道可能会用更多的机箱，要用三分配器，四分配器甚至更多路的分配器来混合。机箱可以装配OV99支架，以便安装19″立柜上。机箱中装有10个频道设备所用的12V和5V电源，还装有10个频道的公共放大器以提高前端的输出电平。每个机箱中还配有二个功分器，每个功分器输出5路，功分器不但可作为卫星室外单元分给5个卫星接收机之用，还可作为空中广播接收天线的输出分5路给5个频道处理器之用，所以它们的工作频带为47-2050MHz，另外有一个口是专为遥供电源给卫星室外单元而设，通常需外加一个15V电源，此电源也是本机箱供给的。OV50A机箱亦可配装OV97可锁机箱前盖，使前端装置更为美观耐用。　　　　　TOPLINEII前端的主要特点: 1、单一模快插件可以全频道编程输出（47-862MHz），每个插件可以编程多种制式。 2、清楚拼写的LCD显示（没有古怪的缩写），4个键控制的简易编程（前向/后向引导菜单） 3、空中广播的变频器增加了选择性（两个SAW滤波器工作） 4、调频广播频道变频器（一个插件中有4路） 5、卫星音频解调器OV82A用于模拟和ADR音频解调以及单声道和立体声的再调制 6、向下兼容现有的TOPLINE系统 7、有BARCO网络监控系统（ROSA）接口，可遥控监控 8、用砷化镓技术获得高输出电平的高效率、低干扰放大器（10个插件组合时可得110dBμV） 9、增大输出功率的强力电源也可用于数字模块插件，直接接口到输出电平衰减器 10、卫星接收调制一体机全机采用I2C总线控制，两根I2C总线由一个微处理器产生，大大简化了控制电路。因而用户调整机器时显得特别简单方便。 11、卫星接收机的伴音解调部份采用了最新的集成电路，具有降噪功能，并能适应各种伴音模式，所以客户公认音质优良，排除了过去常会遇见的声音不好现象。 12、卫星接收调制一体机可外接解密器或制转器，备有一个15脚的插座和解密器或制转器相连，插座中也有　I2C总线可控制解密器。 13、调制器的设计很新颖，表面上看是一种捷变式调制器，频率可自由调整，但它完全不同于其它的捷变式调制器。首先它不采用高中频，使价格降低。采用高中频要解决的问题是带外寄生信号的抑制，但本机却利用高超的电路技术，采用跟踪频道滤波器来解决带外寄生信号的抑制。跟踪滤波器则由微处理来控制，所以频率准确，性能良好。利用了这种新技术，不但保持了高性能，还降低了造价。邻频性能则仍由中频调制器来保证。 14、频道输出时经过一个定向偶合器后才输出，这样就可不再需要外接无源混合器，因为实质上已经将混合器拆散分别装入各个频道设备中了。这种简化可使总体造价略降些，而且使用方便。 15、结构上采用了铸铝外壳，使机内温度降低，提高了可靠性。在总体的散热上也作了充分的考虑。这方　　面的设计颇具新意，全机工艺精巧，全部采用暗面安装元件。屏蔽性能极好。所以，机器的质量是比较稳定的可用选件： ※OV60空中广播用变频器的附加SAW滤波器 ※OV61调制器的黑白/彩色屏幕信号发生器带文字信息“RADIO” ※OV45A用的OV62A/V解调器插件例如用于备份时允许通过同轴电缆或光缆多重分配A/V 信号监控用 ※OV50A的金属外壳可用选件OV97可锁机箱前盖
