德国WISI LR37A/LR97A光节点 |
交互式有线电视网可按宽带信号和数据设计,因为备有灵活的反向通路。为建立大型“多媒体全业务网”，必须是小用户群的组合，光缆很理想，即使在长距离时也适合。WISI的光节电是光缆和电缆分配的接口，因此也可以连接到网的干线系统。
主要特点：
- 双方向都有稿链路损耗
- 超线性宽带反向通路激光器
- 光学控制不同的频道负荷
- 3个输出都有单独的反向通路点平和均衡的调整
- 附加的反向通路输入
- 长寿命技术
- HFC有线电视系统用的广接收机和反向通路光发射机
- 符合将来安排的1GHz设计
- 一个外壳中5种功能；防溅水铝压涛外壳
- 导频电平控制的广接收机(10.7MHz)
- 2个高电平分配输出(倍功率),1个低电平(干线)输出
- 选件:状态监测
- 高/低通滤波器插件
- 反向通路发射机插件LT30
- 反向通路合路器和放大器插件VX90
- 每个分配输出的可变均衡器衰减插件XE39
- 本地供电遥控供电都有高效的开关电源
- 所有输出端都可遥供供电
WISI光节点LR37A/LR97A设计用于多频道的大型HFC系统。紧凑的压导铸外壳内包含5种主要功能及选用的状态监测，此种新概念将减少干线和分配放大器的数量，因而提高HFC网的效率。光节点的插件设计允许用户自行组织，在任何时候都可升级。
为了恒定信号输出电平，光接收机用导频控制，导频信号失落和光输入太低都有发光管指示。反向通路合路器和放大器可平衡反向通路光发射机的输入信号。
同轴输入输出可在-30dB下监测，有交流绝缘的测试插座（F快插式）。PG11密封插头和PG11到5/8"适配器组合,可以直接和各种电缆连接器连接。交流电可在所有的输入输出处通过。
| 光接收机 |
|
| 波长 |
1200nm - 1600nm |
| 最大输入功率 |
3dBm |
| 光反射损耗 |
>40dB |
| 光纤型式 |
单模 9/125μm |
| 光接头 |
E2000 |
| 输出阻抗 |
75Ω |
| 下行频带宽度 |
47-862MHz |
输出电平:输出1
输出2+3 |
97dBμV
106dBμV |
| 系统输出电平时的最小光输入功率 |
-3dBm |
| 非线性天真:42频道按CENELEC(EN 50083-3),Popt=-2dBm,OMI=5% |
|
| CSO |
CTB |
| 输出1 <-65dB |
<-71dB |
| 输出2+3 <-61dB |
<-66dB |
| 灵敏度 |
≤8pA/Hz |
平坦度 47-606 MHz
606-862 MHz |
≤±0.75dB
≤±1.0dB |
| 输出反射损耗 ≥18dB |
-1.5dB/Octave |
| 射频测试插座(输出) |
-30dB(F快插式) |
| 光功率的直流测试插座 |
1V/mW |
| AGC范围 (10.7MHz ref/-15dB |
>±4dB |
告警:光输入功率
红色发光管=ON |
≤-12dBm
激光器损坏 |
告警:导频电平低
黄色放光管=ON |
5±1dB
导频断 |
| 无导频时的AGC |
AGC-中心位置 |
| |
|
| 高/低通插件XE30/0300 |
|
| 频率范围(高通) |
47-900MHz |
| 频率范围(低通) |
5-30MHz |
| |
|
| 高/低通插件XE30/0550 |
|
| 频率范围(高通) |
47-900MHz |
| 频率范围(低通) |
5-52MHz |
| |
|
| VX90反向通路合路放大器(带可调均衡衰减插件) |
|
| 频率范围 |
4-65MHz |
| 电平调整 |
>10dB |
| 反射损耗 |
≥14dB |
| 增益 |
22dB |
| 输出电平 |
≥118dB μV |
| 开关隔离度 |
≥35dB |
| 分配/分支插件 |
XM12
|
XM12A
|
| 每个插件有4个数值 |
0/0,4/4,2/8.5,1/13dB
|
2.5/2.5,2.5/6.5,1.5/10,1/18.5dB
|
| 频率范围 |
5-862 MHz
|
5-862 MHz
|
|
| LT30反向通路光发射机(激光一级) |
|
| 频率范围 |
4-250MHz |
| 光输出功率 |
0dBm |
| 波长 |
1310±50nm |
| 光谱宽度 |
≤5nm |
输入电平:5% OMI (QPSK信号)
15% OMI (AM信号) |
88 dBμV
98 dBμV |
| 光功率的直流测试插座 |
1V/mW |
| 光功率 |
>-3 dBm
绿色发光管亮 |
| |
|
| XE39均衡衰减插件 |
|
| 频率范围 |
47-862 MHz |
| 可调衰减/均衡 |
>18dB |
| 监测插件 |
可按要求提供 |
| 其它要求 |
|
| 过压保护 |
输出1-3 |
| 屏蔽系数 |
80dB |
| 连接端 |
PG11螺孔/PG11到5/8"适配器
|
| 工作电压LR37A |
230VAC±10% (50/60Hz) |
| 工作电压LR97A |
27-65 VAC (50/60Hz) |
| 最大消耗功率LR37A |
63W |
| 消耗功率LR97A |
61W |
| 最大遥控供电电流 |
< 6A |
| 遥供供电切断 |
用7.5A保险丝 |
| 铝压铸外壳 |
防溅水 |
| 工作温度 |
-20℃ 至 +50℃ |
| 储存温度 |
-25℃ 至 +75℃ |
| 不凝水最大湿度 |
95% |

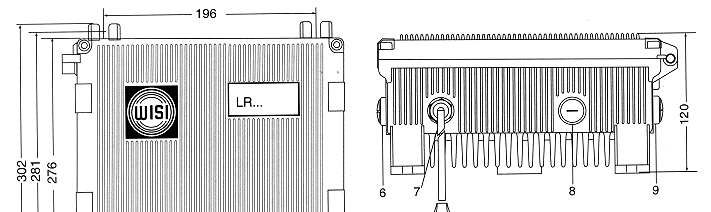

1 放大器输入 - 反向输出(F插头) 6+7 电源电压230VAC
2 反向输入 (F插头) 8+9 遥供供电电压
3 输出 1 (a) 光输入
4 输出 2 (b) 光输出
5 输出 3

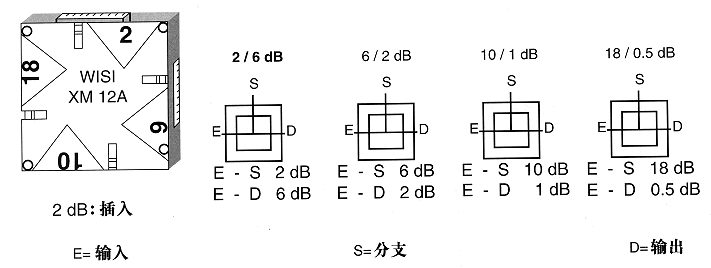

XM12A
|
