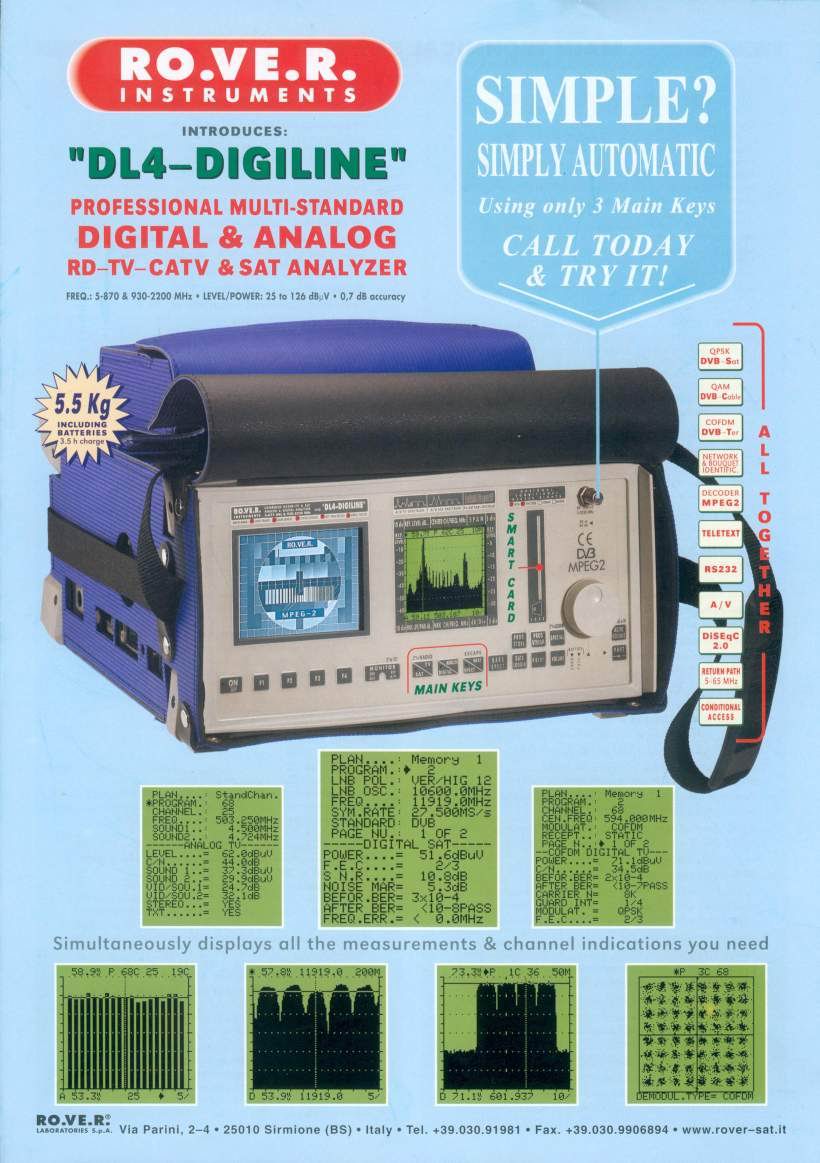

DL4-DIGILINE多功能数字/模拟频谱仪
前言
DL4-digiline的主要特点
DL4-digiline的技术指标
DL4-digiline的主要功能
前言
在广播事业蓬勃发展的今天，数字化时代的二十一世纪，需求多功能适应数字和模拟广播电视及多媒体宽带网络交互式增值业务的专业综合测试仪器。为应发展需求意大利乐华（RO.VE.R）仪器厂最新设计推出，频率范围：5-2250MHz，测量精度：0.7dB的高性能DL4-DIGILINE数字和模拟讯号专业综合频谱分析仪。
意大利乐华仪器厂在电视和卫星接收系统的测量仪器和频谱分析仪领域里有丰富的实践经验,尤其是设计开发的无线电视,有线电视和卫星电视的模拟信号,
数字信号的系统综合测量仪器更具技术领先地位。最新推出的DL4专业频谱分析仪，设计采用了双显示屏,轻触按键使得随机存取键和直流供电成为使用操作方便，快捷的高性能测试仪器。该仪器由一个高分辨率的4.5寸黑白阴极射线显象管，观看解调图像效果，同时在一个4.5寸图形显示器上进行频谱分析测量和读取测量数据。显示屏所采用阴极射线显象管和独特的高背景亮度STN显示技术，保证了不管是白天还夜晚都可以看到清晰的解调图像、频谱显示和测量数据。
DL4的重要特点是不但满足模拟信号测量以外，还能满足不同数字系统QPSKDVB-Sat、QAM DVB-Cable、COFDM
DVB-Ter及MPEG-2 DECODER的数字信号测量和系统分析功能，还能读取有条件MPEG ID卡付费电视数据测量及图像显示，图文电视显示检测。测量时由四个调谐器来同时接收模拟和数字信号,即使是没有QAM
& COEDM 解调板装置,它也能用一种高级算法对QAM & COFDM 的调制信号进行仿真测量。
DL-4的先进设计，所用软件可使这种频谱分析仪在同类产品中唯一可以选配不同功能电路板的测试仪器，用户可根据自身需求进行配置订货。在完整配置下，这种分析仪将可以完成所有数字信号和模拟信号的测量,同样它也可解析出包括频分多路复用的全部多种服务。假如你有付费卡,你就可以解调并在CRT显示屏上观看解密后的电视图像，这样你就可以将载波信号接到DL-4输入端，测量各项
指标。可选电路板包含：DL4-DEC-MPEG电路板具有MPEG解调及MPEG ID卡有条件存取功能；DL4-NET-IF网络电路板，可解析检验接收的数据流网络名称和BASIC语言详细资料；DL4-QAM
电路板是测量QAM数字系统解调电路板；DL4-COFDM电路板是测量COFDM数字系统解调电路板。
DL-4设有RS-232计算机和打印机接口，可进行测量数据打印和软件升级，使得该仪器适应未来发展需求而不落后。大容量存储功能，可记忆达400条编程，存储500条测量数据。长时间电池供电，电池供电在进行数字卫星接收测量和数字电视模式测量时可工作2小时，在模拟电视模式测量时可工作6小时，而充电时间仅需4小时。
DL4功能众多但操作非常简便，少量的轻触型按键和一个多功能旋钮便可完成所有功能操作，在测量过程中只需三个按键和一个多功能旋钮便可完成。少按键的仪器面板简洁明亮，操作直观明了，省去很多烦琐操作按键。该测试仪器在频谱显示测量时可转换成条状棒型频谱显示，使得测量更方便直观。还可以用频率标计及电平标计线读取每个频谱频率及电平，并将数据显示于屏幕中，非常方便使用者读取各频道频率及电平。
DL4超过20多项自动模拟及数字信号指标测量，如电平、功率、信噪比、平坦度、噪声边带、LNB增益、轨道位置、网络分析、加密分析、BER、SNR、FEC等等，功能强大且全面，是电视台、有线电视及研究、开发、生产单位的难得的信号测试工具。
主要特点
适用-广播，电视，有线电视，卫星广播电视研究生产单位
频率范围：5-870，950-2200MHz
电平：25-126dbμv 测量精度：0.7db
▲ 电视图像和频谱同时显示
▲ 4.5＂监视器全景显示模拟和数字电视图像
▲ 具有QPSK,QAM和OFDM资料解调功能
▲ 具有MPEG2的SECA ＆VIA有条件ID卡读取口
▲ 频率范围：5-870，950-2200MHz.
▲电平测量范围： 25-126dbμv
▲ 测量精度：0.7dB
▲ 可记忆达400条编程
▲ 设有RS-232计算机,打印机接口
▲ AC/DC电压最高限定100V
▲ 具有自动扫描功能的资料纪录器,能存储500条测量资料,供计算机分析和供打印机打印
▲ 仅重6公斤(包括高能可充电电池)
▲ 独特的高背景亮度STN 显示技术,无论白天或者夜晚你都可以得到清晰的频谱显示和测量资料
▲ 可自动进行(Level, Power , BER,C/N, SNR ,FEC, Noise margin, LNB
Gain……等)20多项模拟和数字信号指针测量.
主要技术指标
模拟电视波段技术指标
电视射频
● 频率带宽：TV & Radio 5-870MHz
● 显示屏显示频率和频道读数
● 频率精确度：TV & Radio 62.5KHz
● 输入阻抗:75Ω "F" 型接头
● 射频动态输入电平范围:TV &Radio 10-120dBμV QAM 40-110dBμV
● 在20℃时电平和功率的测量误差:1dB (最大1.5dB)
● C/N ,A/V 比率在20°C时测量误差:模拟电视用软件校正后1dB (最大 2dB)
● 测量滤波器带宽:TER: 150KHz @-3dB
● 测量稳定度:模拟电视电平0.02dB/°音频广播
● FM/AM 模拟解调器调谐范围 5-870MHz
● 调谐滤波器带宽 100KHz @-3dB 内置扬声器音量达0.5W 自动调整
模拟卫星接收技术说明
射频
● 频率带宽：950-2150MHz
● 屏幕显示频率值和频道号
● 频率精确度：0.1MHz
● QPSK数字解调
● 输入阻抗75Ω "F" 型接头
●数字射频输入动态范围: 卫星接收10-120dBμV
●功率测量精度0.1dB
●C/N ,A/V 比率在20°C时测量误差 数字SAT解调2dB（最大4dB）
●测量滤波器带宽SAT: 8MHz@-3dB
●测量稳定度:温度从0-60℃时 数字SAT 功率 0.06dB/°
● QPSK符号率：2/45 MS/S
● BER测量前项&后项维特比2×10-9
● FEC自动前向差错纠正值:QPSK 1/2,2/3,3/4,4/5,5/6,6/7,7/8,8/9
卫星接收其它
●测试质量：跌落 临界 正常
●N.MA 噪声临界错误
●F.ERR 高频头频率转换错误原因
●可选择高频头本振频率:
5.150,9.750,10.000,10.600,10.700
10.750,11.050,11.250,11.300,11.450
11.500,MHz或者"L"波段频率数
●卫星标准选择:DVE/DSS
●C.RLAT:数字多路复用平坦度测量
●高频头增益:30-70dB精确度3dB(最大4dB)
●(cPOL)交叉极化测量:直到20dB 基于数字解调器典型误差 2dB(最大5dB)
数字电视波段的技术说明
DL4-OPT-QAM电路板
● 频率带宽:QAM: 5-870MHz
● 屏幕显示频率值和频道号
● 频率分辨率：62.5KHz
● 输入阻抗75Ω "F" 型接头
● 射频输入动态范围: QAM:40-110dBμV
● 功率测量精度0.1dB
● 在20℃时测量误差: 用S/W校正5'后
● 1dB 典型.(最大 1.5dB)
● 在20℃时C/N测量误差:1dB(最大2dB)
●测量滤波器带宽:TER: 50KHz @-3dB
●测量稳定度:温度从0-60℃时0.02dB/°
●BER误码率测量:BRE & BRE 直到2×10-9
●FEC 前向误码自动选择和显示:1/2,2/3,3/4,5/6,7/8
●解析质量: 跌落 临界 正常
●多路复用平坦度测量:数字-退降-模拟
●数字功率电平:无讯号-太高-太低
其它说明
● 电压表指示:AC(矩形波),DC 0-150V
● 馈电功率:+120V dc,100mA
● 高频头馈电:off +13V/+18V/22KHz (最大0.2A)可编程(可选)
● 蜂鸣器
● 配电功率:NI-CD 可充电电池,6节,每节 12V×2A 外部电源:12.5V-20Vdoc,AC1A.AC/AC
适用230Vac（117V 可选）
● 电池持续时间，在25℃：模拟电视模式6小时，数字卫星和数字电视2小时
● 电池充电时间:约4小时
● 独立光谱图形显示
● 体积:H140×L300×P303mm
● 重量:5Kg
● 保护性外套结构:铝
● 标准串行RS232连接端口
可选附件
-DL4-QAM QAM 解调电路板
-DL4-OFDM 频分多路复用解调电路板.
RS232连接线 CAVO-DD-FF2000
打印机 PRINT-TERM-40
主要功能
电视波段
模拟信号测量
1、视频载波电平
2、C/N 载波噪声比
3、音频载波电平
4、FM 调频广播载波电平
5、A/V音频电平与视频电平比率
|
数字信号测量
1、数字多路复用平均功率
2、数字信号C/N 载波噪声比
3、选择和记忆频偏值
4、SNR数字信噪比测量
5、SNR 数字误码率测量及出错统计
6、信号质量分析：跌落 临界 正常
|
卫星接收波段
模拟信号测量
1、C/N 模拟信号载波噪声比
2、高频头极化交扰调整
|
数字信号测量
1、数字多路复用平均功率
2、F.E.C 前项误码度自动选择和测量
3、异频收发和频偏测量
4、后向维特比误码率测量
5、信号质量分析：跌落 临界 正常
6、信号对噪声的容限值
7、网络识别
8、网络广播名称,轨迹定位,密码系统 |
其它功能
其它模拟信号特点
1、RF输入端可测量AC,DC电压
2、蜂鸣器能发出均衡的测量信号
3、驱动所有高频头和12V-18V-22K 通用
多极开关及放大器短路保护
|
其它数字信号特点
1、可存储199条测量配置
2、RS232端口供连接计算机和打印机
3、按预定程序工作或者选择步骤符号率
值1Ks/s.也可从2-45Ks/s选择 |
|
|
